ROS2 turtlebot4을 gazebo sim에 띄워보기

apt search ros-jazzy-turtlebot4

환경 : ubuntu noble + jazzy + gazebo harmonic



1. 설치

sudo apt install ros-jazzy-turtlebot4-simulator


# 키보드 이동을 위해서 이것도 미리 설치
sudo apt install ros-jazzy-turtlebot4-bringup


sudp apt install ros-jazzy-turtlebot4-viz

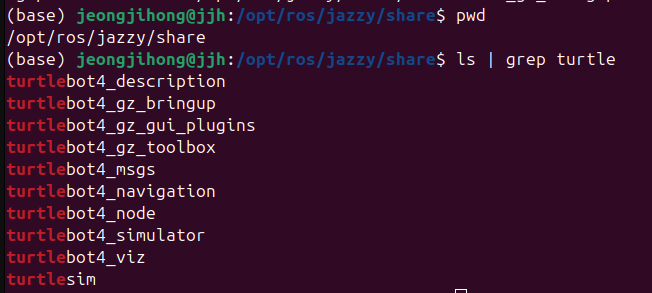

해당 디렉토리에 설치될거임

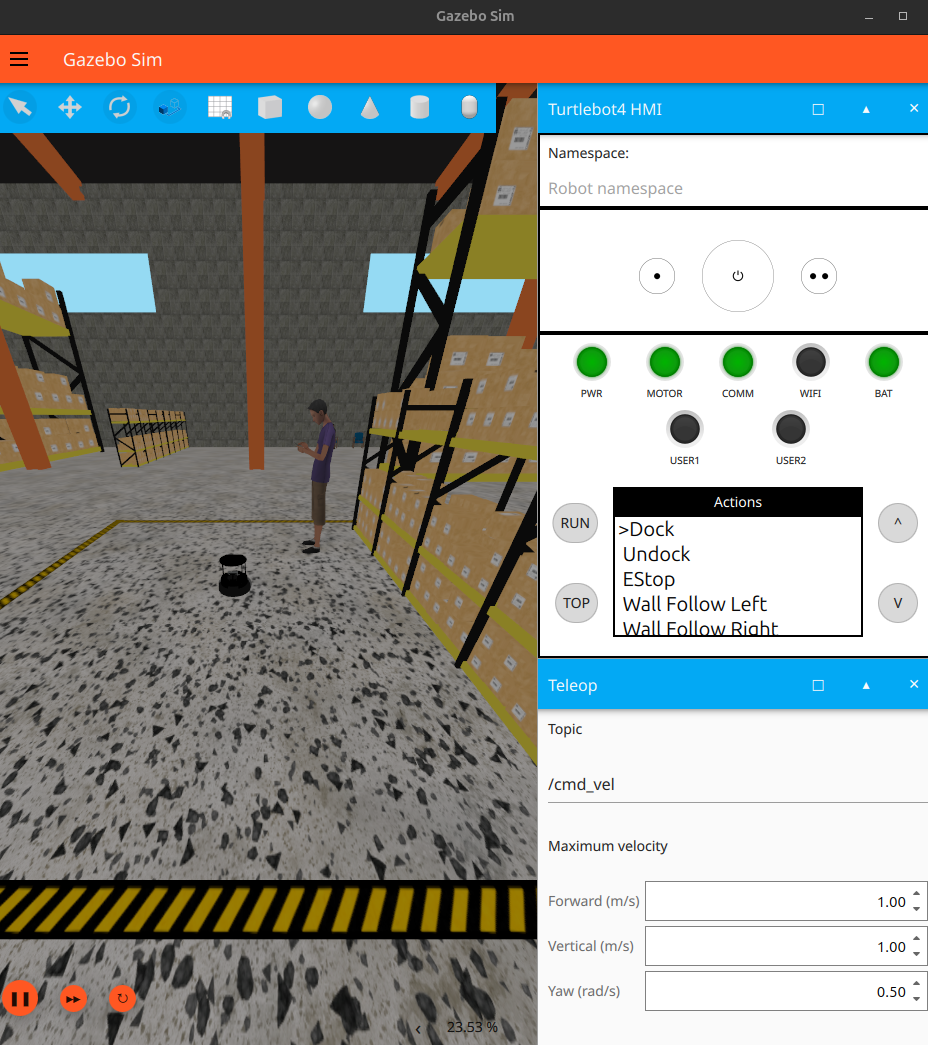

2.실행

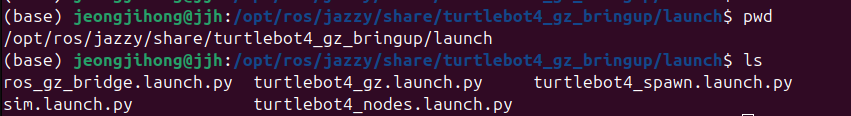

ros2 launch turtlebot4_gz_bringup sim.launch.py

ros2 launch turtlebot4_gz_bringup turtlebot4_gz.launch.py









3. 한번 토픽들을 봐보자.

ros2 topic list





• 센서 및 상태 관련
  • /battery_state : 배터리의 현재 상태(전압, 전류 등)를 나타냄
  • /bumper_contact : 범퍼 센서가 감지한 접촉 정보를 전달함.
  • /ir_intensity , /ir_opcode: 적외선(IR) 센서의 강도나 명령 코드와 관련된 데이터.
  • /joint_states: 로봇의 각 관절의 상태(각도, 속도 등)를 제공해줌.
  • /wheel_status, /wheel_ticks, /wheel_vels: 바퀴의 상태, 엔코더 값, 속도 등 바퀴 관련 정보를 나타낸다.
  • /odom: 로봇의 이동(오도메트리) 정보를 제공.
  • /scan: 라이다나 다른 거리 측정 센서의 스캔 데이터를 포함한다.



• 제어관련
  • /cmd_vel, /cmd_vel_unstamped: 로봇의 이동 명령(선속도, 각속도 등)을 전달.
  • /diffdrive_controller/cmd_vel: 차동 구동(differential drive) 로봇에 대한 속도 명령.
  • /cmd_audio, /cmd_lightring: 오디오 출력이나 라이트링(LED 등) 제어 명령을 나타냄.





• 시뮬레이션 및 시스템 정보
  • /clock: 시뮬레이션 환경이나 특정 타이밍 정보를 제공하기 위한 토픽
  • /sim_ground_truth_pose, /sim_ground_truth_dock_pose: 시뮬레이션에서의 실제 로봇 위치나 도킹 상태의 정보를 제공.
  • /parameter_events: ROS 파라미터의 변경 이벤트를 알리는 메시지.
  • /robot_description: 로봇의 URDF(설계 모델) 같은 설명 정보를 담고 있다.





• 인터페이스 진단
  • /diagnostics: 시스템의 진단 정보 및 오류 상태 등을 전달한다.
  • /rosout: ROS 시스템의 로그 메시지(디버깅, 정보, 경고 등)를 모니터링한다.
  • /hmi/buttons, /hmi/display, /hmi/led, /interface_buttons: 휴먼 머신 인터페이스(HMI)와 관련된 버튼, 디스플레이, LED 등의 제어 및 상태 정보이다.





• 기타
  • /tf, /tf_static: 좌표 변환(transform) 정보를 제공하여 로봇의 각 부품 간 또는 외부 참조 좌표계와의 관계를 정의한다./
  • /hazard_detection: 로봇이 주변 위험 요소를 감지했을 때 관련 정보를 전송.
  • /joy, /mouse: 입력 장치(조이스틱, 마우스)로부터의 입력 데이터를 전달.
• /oakd/rgb/preview/…: Oak-D 카메라와 관련된 토픽으로, RGB 이미지, 깊이 정보, 포인트 클라우드 등을 제공.

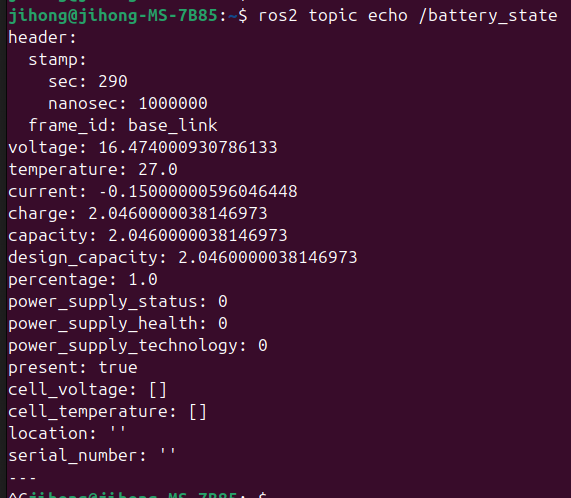

베터리에 대한 정보 읽기



ros2 topic echo /bumper_contact 입력시 범퍼 충돌시에 대한 정보를 얻을수있다.







4. 저 많은것들중 어떤게 turtlebot4를 움직일까?

--> 우선 ros2 topic list -t | grep cmd_vel을 해보자. 그러면 /cmd_vel [geometry_msgs/msg/Twist, geometry_msgs/msg/TwistStamped]이 출력될거임.

--> 저기에서  geometry_msgs/msg/TwistStamped이다.





5. 아래 명령어같이 입력하면 이동시킬수있다.

ros2 topic pub /cmd_vel geometry_msgs/msg/TwistStamped "{header: {stamp: {sec: 0, nanosec: 0}, frame_id: 'base_link'}, twist: {linear: {x: 0.5, y: 0.0, z: 0.0}, angular: {x: 0.0, y: 0.0, z: 1.0}}}"

• header: 메시지의 메타데이터를 포함하는 표준헤더이다.
  • stamp는 메시지가 생성된 시각을 의미.
  • frame_id는 데이터가 연관된 좌표계의 이름을 나타낸다.
  • twist는 로봇의 선형,각속도 정보를 담고있는 geometry_msgs/msg/Vector3 메시지이며, 3d공간에서는 x,y,z,방향의 회전 속도를 포함
    angular는 각속도를 나타냄





6. 키보드로는 다음과 같이 입력하자

ros2 run teleop_twist_keyboard teleop_twist_keyboard --ros-args -p stamped:=true

• stamped를 true로 하였는데 이러면 geometry_msgs/msg/TwistStamped에 메시지를 publish함.
  • 만약 false라면 geometry_msgs/msg/Twist에 메시지를 publish함.

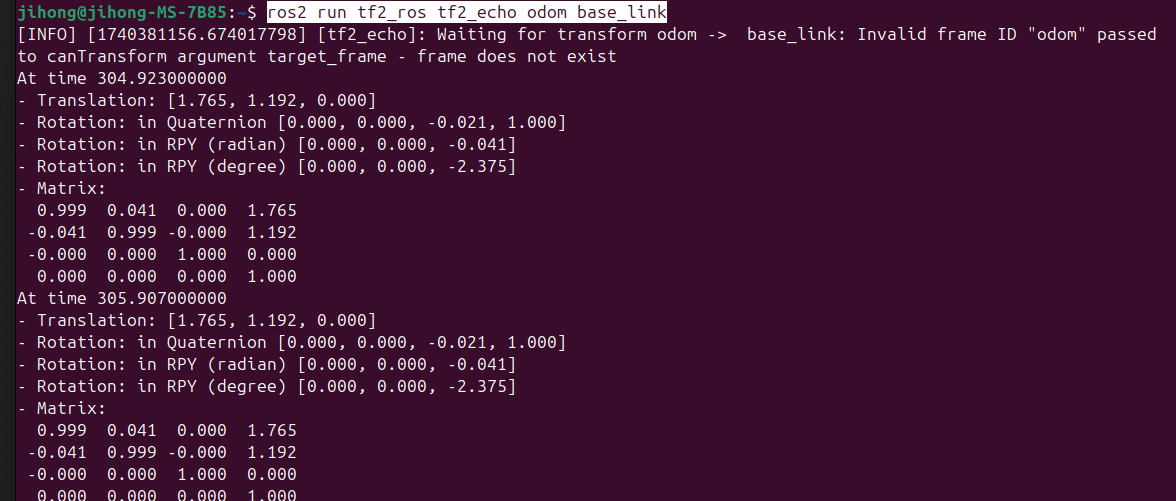

7. turtlebot의 현재 위치를 알고 싶으면 아래의 명령어를 입력한다.

ros2 run tf2_ros tf2_echo odom base_link

• Translation ( 위치 )

  • 각각 x,y,z축이다.
• Rotation ( 자세 )
  • Quaterntion은 로봇의 회전을 의미한다.

    • RPY는 각각 Roll , Pitch , Yaw를 의미한다.
• Transformation Matrix ( 변환 행렬 )
  • turtlebot의 현재 위치와 자세를 나타내는 4x4 변환 행렬이다.
    • 상위 3x3은 로봇의 회전 행렬이다. 즉, 각 축에 대한 회전 정보를 포함
    • 마지막 열( Tx , Ty , Tz )은 로봇의 위치translation를 나타냄.

[ Rxx  Rxy  Rxz  Tx ]
[ Ryx  Ryy  Ryz  Ty ]
[ Rzx  Rzy  Rzz  Tz ]
[  0    0    0    1 ]
