다항식 기반 최소 경로 최적화

스냅(snap)

• 궤적의 4차 도함수로써, 시간에 따라서 위치(position) → 속도(velocity) → 가속도(acceleration) → 저크(jerk) → 스냅(snap) 순서로 미분을 한 것.

• 사용이유
  • 궤적의 고차 부드러움을 평가하고 제어하기 위해 사용.
  • 드론 궤적 최적화에서 minimum - snap기법의 핵심 척도이다.
  • 제어 입력 관점
    • 쿼드로터 등 기계 시스템은 가속도 명령을 받지만, 실제로는 "가속도의 변화(jerk)"와 "그 변화의 변화(snap)"까지 부드럽게 해주어야, 모터 or 액추에이터가 급격한 토크 변동없이 궤적을 따라갈 수 있다.
  • 매끄러움 측정
    • snap이 크다는 것은 "가속도가 갑자기 또 크게 바뀐다"는 의미이니, 궤적의 고차원 부드러움을 더 엄격히 제어하려면, snap까지 최소화하는 것이 유리하다.
  • 최소-snap 최적화
    • 궤적 설계 시 snap의 제곱을 적분한 값을 비용 함수로 삼으면, 제어 입력의 급격한 변화를 억제하면서도, 수치적으로는 볼록 2차 프로그램(Quadratic Program) 형태로 풀수 있다는 장점 존재.







---



다항식 기반 최소 경로 최적화

• 목표: 주어진 waypoints 집합과 구간별 시간 할당을 만족하면서, 경로의 4차 도함수(snap)의 제곱 적분을 최소화해서, "매끄럽고 동역학적으로 실행 가능한" 경로 계수( 다항식 계수)를 구한다.
  • 아래 식에서 T는 적분의 상한( 끝 시간 )이다.

식 1. 경로의 4차 도함수의 제곱 적분을 나타냄.

• 기본적인 아이디어

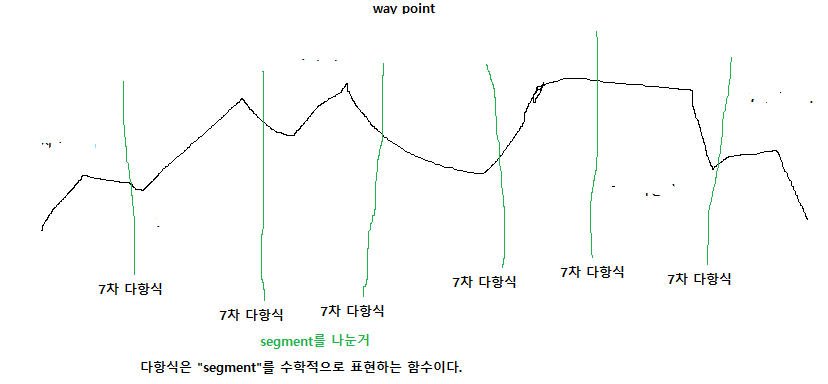

  • 로봇이 start -> goal까지의 경로를 움직일때, 각 구간(segment)을 n차 다항식으로 표현한다.
    이때, 전체 경로가 부드럽고 자연스럽게 이어지도록, position velocity accerlation jerk snap의 연속성을 보장한다.

한 축에서 시간 t에 대한 위치를 7차 다항식으로 표현

•  입력
  • 1. 3차원 웨이포인트 { W_0 , W_1 , ... , W_N }
  • 2. 각 구간 i별 할당 시간 T_i
  • 3. 다항식 차수 n ( 일반적으로 n >= 7 )
• 여기에서 X(t)는 로봇의 상태이다. ( 즉, 경로의 한 축( ex. x좌표 , y좌표 , z좌표 ... )
  • 보통 로봇의 경로는 아래의 벡터처럼 표현된다.
    • 최적화의 대상은 각각의 다항식 계수이다. 즉, 아래의 벡터를 기준으로 x y z 계수들이며, 전부를 합쳐서 "하나의 큰 최적화 변수 벡터"로 둔다. ( 묶어서 두지만, 실제 최적화에는 각 성분을 따로 다항식으로 풀어서 계산함.)

로봇 벡터의 예시

위의 로봇 벡터를 풀어쓴 것.



---



위의 식을 풀어보자...

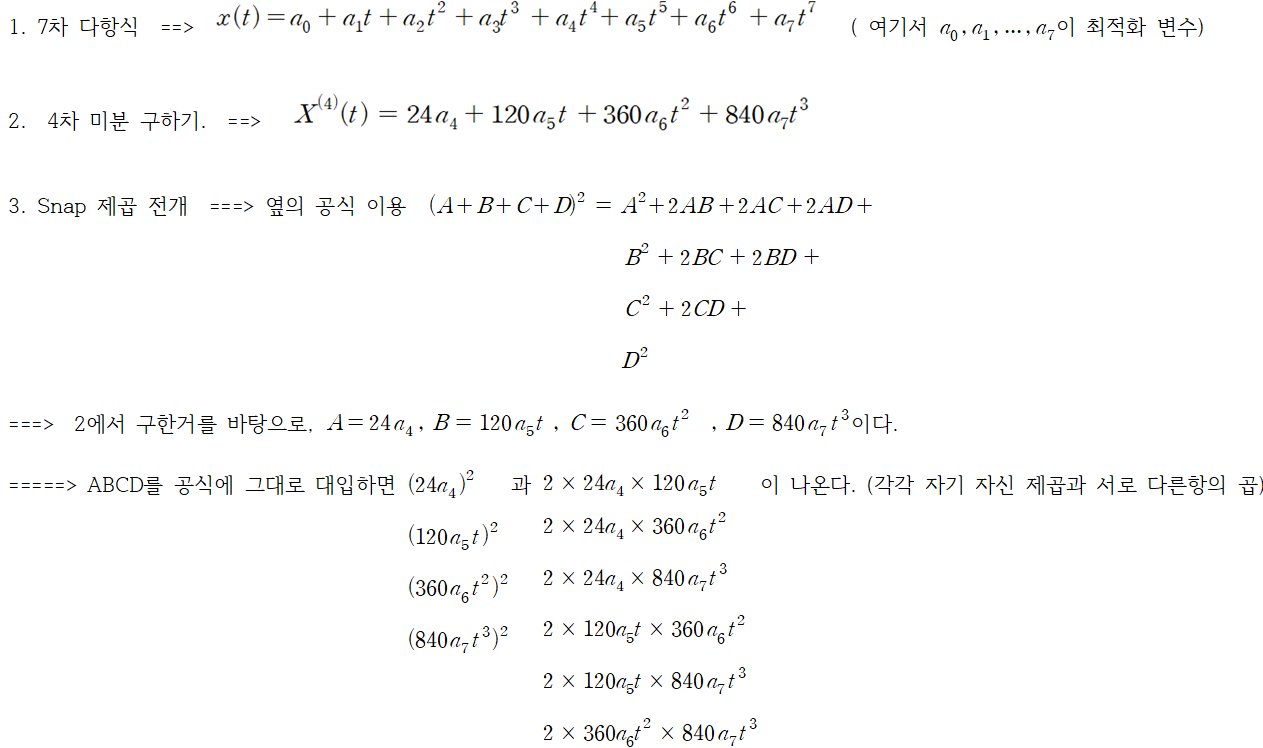

• 1. 경로를 다항식으로 표현
  • 경로 X(t)를 각 구간마다 고차 다항식(보통 7차 이상)으로 만든다.

1차원을 예시로 든다. ( 드론이라면 x(t) , y(t) , z(t)가 존재할 거임 )

• 2. 4계 도함수 구하기

다항식의 4계 도함수를 구한다.

• 3. 비용 함수 다시 쓰기
  • 위의 4계 도함수를 제곱해서, 0부터 T까지 적분한 식을 만든다.
  • 아래 식은 다항식 계수 a_4 , a_5 , a_6 ,a_7에 대해서 "이차형식(Quadratic form)"으로 정리한것이다.
    • 이차형식에서 a는 계수벡터이며, Q는 비용행렬이다.

• 4. 경계 조건 / 연속성 등 제약 설정
  • 시작점/끝점의 위치,속도,가속도, ... 값을 맞추도록 등식 제약을 추가.
    • ex) 시작점/끝점 경계 조건 ==> 궤적의 시작점과 끝점의 위치가 정해져야 함. 만약에 원한다면 고계 도함수까지도 제약
• 5. QP ( Quadratic Programming )문제로 만들기
• 6. 해를 구하기
• 7. 여러 구간이라면, 각 구간마다 다항식을 두고, 모든 구간 계수를 하나의 벡터로 합친다. 구간 경계에서의 연속성 제약을 추가





---





예시
