[RRT] RRT - Connect
정지홍
2025. 4. 11. 13:06
RRT - Connect : An efficient Approach to single-Query path planning
RRT - Connect : An efficient Approach to single-Query path planning
Steven M. LaValle Steven M. LaValleRapidly exploring Random Trees (RRTs) Back in June 1998, I introduced the RRT (see this Iowa State tech report), which is a simple, iterative algorithm that quickly searches complicated, high-dimensional spaces for feasi
jihong.tistory.com
RRT - Connect
- RRT를 개선한 양뱡향 탐색 기반의 path planning algorithm이다.
- 기존의 RRT보다 빠르며 더 좋은 경로를 찾는데 효과적이다. 그리고 connect를 통해서 자연스러운 경로가 나온다.
- 특히, 고차원 공간이나 장애물이 많은 환경에서도 잘 작동한다.
- 핵심 아이디어
- 양방향 트리 : start에서 자라는 트리와 goal에서 자라는 트리를 동시에 확장한다.
- connect 전략 : 트리가 확장될때, 가능한 한 goal을 향해 직선으로 최대한 많이 확장하려고 시도한다.
- 예를 들어, q_near가 q_rand방향으로 확장하다가 충돌이 없다면 계속 q_rand방향으로 확장한다는것이다.
- 만약에 start에서 자라는 트리와 goal에서 자라는 트리가 연결되면, 전체 경로가 완성된다.
- 특징
- 1. start와 goal에서 트리를 자라게 해서 더 빠르게 경로가 생성될수있다.
- 2. connect 전략으로 일반적인 rrt보다 공격적인 탐색이 가능하다.
- 3. 고차원에 적합하며, rrt기반이니 역시 무작위성이 있다.
- 기본적인 용어
- q_start : 시작 지점
- q_goal : 목표 지점
- T_start , T_goal : 각각 시작/목표에서 자라는 트리
- q_rand : 무작위로 샘플링된 점
- q_near : 트리에서 q_rand와 가장 가까운 노드
- q_new : q_near에서 q_rand를 향해서 확장한 새 노드( q_new는 q_rand와 q_near를 이은 edge상에 존재하는것. 단, 장애물이 없는 구간에서 )
- Trapped : 장애물등에 막혀서 한 발자국도 못나감.
- Advanced : 한 걸음 전진짐. ( 단, goal에는 도달을 못함 )
- Reached : goal에 도달하였음.
- Extend : 한번 ( step_size )만 트리를 확장한다. 즉, '한 걸음'만 뻗어나가서 새 노드를 생성.
- Connect : 목표 방행으로 갈수있음 만큼 계속 확장한다. 즉, '여러 걸음'을 한번에 진행해서 공격적으로 전진.
- 알고리즘은 전반적인 흐름
- 1. T_start에서 q_rand로 한번 확장 ( Extend )
- 2. T_goal에서 q_new를 향해서 가능한 계속 연결을 시도 ( Connect )
- 3. 연결이 된다면, 양쪽 트리를 이어서 전체 경로 생성
- 4. 매 반복마다, 두 트리를 swap해가며 번갈아가며 탐색한다.
- swap을 통해서 start쪽 트리와 goal쪽 트리가 번갈아가며 확장됨.
def Extend( tree , q_rand ):
q_near = Nearest( tree , q_rand )
q_new = Steer( q_near , q_rand )
if CollisionFree( q_near , q_new ):
tree.add( q_new )
return q_new
else:
return None
def Connect( T , q_target ):
while True:
result = Extend( T , q_target )
if result is None:
return "Trapped"
if result == q_target:
return "Reached"
T_start <= {q_start}
T_goal <= {q_goal}
while not path_found:
q_rand = RandomSampling()
q_new = Extend( T_start , q_rand )
if q_new != None:
result = Connect( T_goal , q_new )
if result == Reached:
path_found=True
swap( T_start , T_goal )
import random
import math
import matplotlib.pyplot as plt
class Map2D:
def __init__( self , width=10 , height=10 ):
self.width = width
self.height = height
self.obstacles = [ (2, 10, 3, 2) , (6,0,7,8,) ]
def is_in_obstacle( self , x , y ):
for ( x_min , y_min , x_max , y_max ) in self.obstacles:
if( x_min <= x_max) and ( y_min <= y_max ):
if ( x_min <= x <= x_max ) and ( y_min <= y <= y_max ):
return True
elif ( x_max <= x_min ) and ( y_min <= y_max ):
if ( x_max <= x <= x_min ) and ( y_min <= y <= y_max ):
return True
elif ( x_max <= x_min ) and ( y_max <= y_min ):
if ( x_max <= x <= x_min ) and ( y_max <= y <= y_min ):
return True
elif ( x_min <= x_max ) and ( y_max <= y_min ):
if ( x_min <= x <= x_max ) and ( y_max <= y <= y_min ):
return True
return False
def plot_map( self ):
fig , ax = plt.subplots()
ax.set_xlim( 0 , self.width )
ax.set_ylim( 0 , self.height )
ax.set_aspect("equal" , adjustable="box" )
ax.set_title("2d map")
for ( x_min , y_min , x_max , y_max ) in self.obstacles:
rect_width = x_max - x_min
rect_height = y_max - y_min
obstacle_rect = plt.Rectangle( (x_min,y_min) , rect_width , rect_height , fill=True , alpha=0.4 ) # alpha는 불투명도
ax.add_patch( obstacle_rect )
return fig , axclass Node:
def __init__( self , x , y , parent=None ):
self.x , self.y , self.parent = x , y, parentclass RRTConnect:
def __init__( self , map_2d , start , goal , step_size=0.5 , max_iter=100 , goal_sample_rate=0.05 , dist_threshold=0.3 ):
self.map = map_2d
self.start , self.goal = Node( start[0] , start[1] ) , Node( goal[0] , goal[1] ) # start와 goal 노드 생성
self.step_size = step_size # 한번에 확장할 거리
self.max_iter = max_iter # 알고리즘 최대 반복 횟수
self.goal_sample_rate = goal_sample_rate # goal 지점을 샘플링 할 확률
self.dist_threshold = dist_threshold # 트리 연결 판정 거리
self.tree_start , self.tree_goal = [ self.start ] , [ self.goal ] # start와 goal 트리를 리스트로 관리
self.fig , self.ax = self.map.plot_map()
# --------------------------
# ---유틸리티 메서드
# --------------------------
def distance( self , n1 , n2 ):
return math.hypot( n2.x - n1.x , n2.y - n1.y ) # 두 노드 사이의 유클리드 거리 계산
# 목표 지점으로 biasing을 고려한 랜덤한 노드 생성
def get_random_node( self ):
if random.random() < self.goal_sample_rate: # goal_sample_rate의 확률로 goal 노드를 사용
return Node( self.goal.x , self.goal.y )
else:
x = random.uniform( 0 , self.map.width )
y = random.uniform( 0 , self.map.height)
return Node( x , y )
# tree( 리스트 )내에서 node와 가장 가까운 노드를 찾음
def nearest_node( self , tree , node ): # tree에 여러개의 값들이 있는데, 이들 값으로 거리들을 다 구하고 그중에서 거리가 가장 짧은 tree의 요소를 리턴하는 방식
return min( tree , key=lambda nd: self.distance( nd , node ) ) # 거리가 key값이다.
# node1에서 node2로 가는 선분이 장애물과 충돌하는지 검사. 선분을 여러 지점으로 샘플링해서, 각 지점이 장애물 내부에 존재하는지 확인
def collision_free( self , node1 , node2 ):
steps = max( int( self.distance(node1 , node2) / ( self.step_size * 0.5) ) , 1)
for i in range( steps + 1 ):
t = i/steps
x = node1.x + t*( node2.x - node1.x )
y = node1.y + t*( node2.y - node1.y )
# print(f'{x} , {y}')
if self.map.is_in_obstacle( x , y ):
return False
return True
# q_near에서 q_rand방향으로 step_size만큼 전진한 새로운 노드를 만든다.
def steer( self , from_node , to_node ):
dist = self.distance( from_node , to_node )
if dist < self.step_size:
new_node = Node( to_node.x , to_node.y )
new_node.parent = from_node
return new_node
else:
theta = math.atan2( to_node.y - from_node.y , to_node.x - from_node.x ) # 방향 벡터 구하기
new_x = from_node.x + self.step_size*math.cos(theta)
new_y = from_node.y + self.step_size*math.sin(theta)
new_node = Node( new_x , new_y , parent=from_node )
return new_node
# ------------------------
# ------ RRT - Connect의 핵심
# ------------------------
def extend( self , tree , q_rand ):
q_near = self.nearest_node( tree , q_rand )
q_new = self.steer( q_near , q_rand )
if self.collision_free( q_near , q_new ):
tree.append( q_new )
self.ax.plot( [q_near.x , q_new.x] , [q_near.y , q_new.y] , '-g' , linewidth=3 , alpha=0.5)
return q_new
return None
def connect( self , tree , q_target ): # q_target은 반대편 트리에서 새로 생긴 노드 ( 목표 방향 )
while True:
q_new = self.extend( tree , q_target ) # 1번 확장
if q_new is None:
return "Trapped" # 더 이상 전진이 불가능하면 중단한다.
dist = self.distance( q_new , q_target )
if dist < self.step_size:
return "Reached" # 충분히 가까워졌다면 reached
# -------------------
# ----main
# -------------------
def build( self ):
print('build : 함수시작 ')
for _ in range( self.max_iter ):
q_rand = self.get_random_node() # 랜덤하게 노드 생성
q_new = self.extend( self.tree_start , q_rand ) # 시작노드에서 1번 전진
#print(f'build : 랜덤하게 생성한 노드는 ({q_rand.x},{q_rand.y})이며, q_new는 {q_new}입니다. 한쪽 트리는 extend를 완료...')
if q_new is not None:
result = self.connect( self.tree_goal , q_new ) # goal트리를 q_new 방향으로 connect를 시도한다.
# print(f' 남은 한쪽 트리가 q_new방향으로 connect를 시도합니다... 결과는 {result}')
if result == "Reached":
path = self.reconstruct_path()
return path
self.tree_start , self.tree_goal = self.tree_goal , self.tree_start # 두 트리를 스왑
return None
def reconstruct_path( self ):
# print('tree_Start')
# print(self.tree_start.length)
#print('tree_goal')
#print(self.tree_goal)
last_start , last_goal = self.tree_start[-1] , self.tree_goal[-1] # 현재의 시점에서 두 트리의 마지막 노드를 확인
print(f'last_start is {last_start.x},{last_start.y} and last_goal is {last_goal.x},{last_goal.y}')
if self.distance( last_start , last_goal ) < self.dist_threshold: # 만약에 두 노드 간의 거리가 dist_threshold 이하라면 같은 지점으로 간주.
meet_node_start = last_start
meet_node_goal = last_goal
print("!")
else:
meet_node_start , meet_node_goal = None , None
min_dist = float('inf')
for ns in self.tree_start:
for ng in self.tree_goal:
d = self.distance( ns , ng )
if d < min_dist:
min_dist = d
meet_node_start = ns
meet_node_goal = ng
path_start = []
cur = meet_node_start
while cur is not None:
path_start.append( (cur.x , cur.y ) )
cur = cur.parent
path_start.reverse()
path_goal = []
cur = meet_node_goal
while cur is not None:
path_goal.append( (cur.x , cur.y ) )
cur = cur.parent
#path_goal.reverse()
path_goal = path_goal[1:] # 처음 노드는 start와 중복될거임
final_path = path_start + path_goal
return final_path
def visualize_path( self , path ):
if path is None:
print("error")
return
# 경로가 있으면 경로 시각화
px, py = zip(*path) # (x, y) 리스트에서 x, y 별도 튜플로 분리
print()
print(f' ({px}\n\n\n{py}) ')

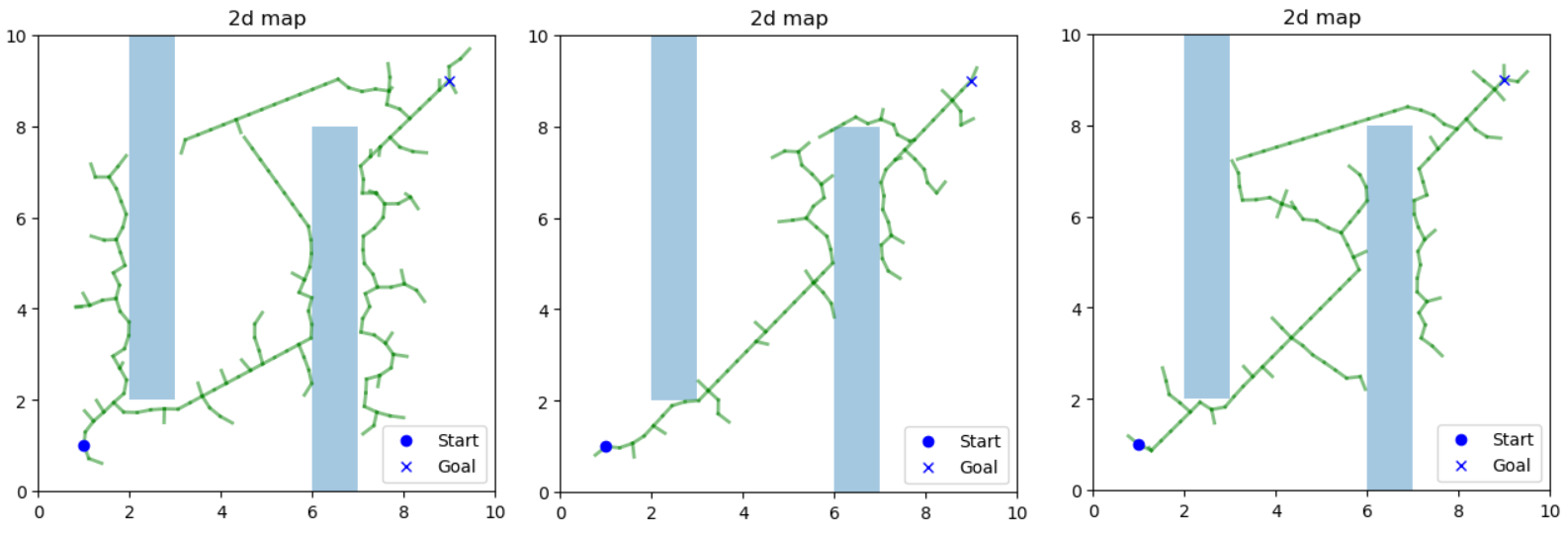

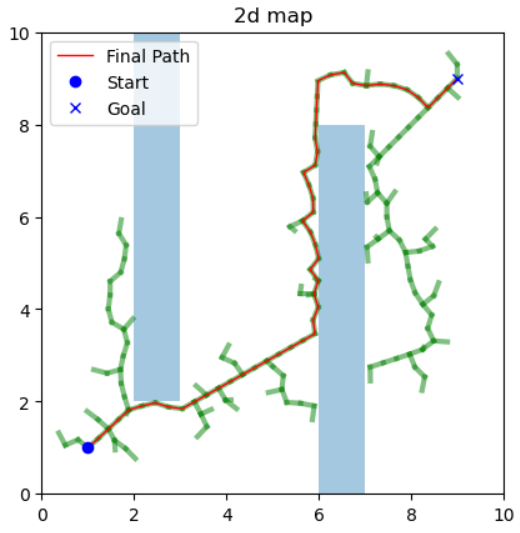

self.ax.plot(px, py, '-r', linewidth=1, label='Final Path') # 최종 경로(빨간색 선)
self.ax.plot(self.start.x, self.start.y, 'bo', label='Start') # 시작점(파란 원)
self.ax.plot(self.goal.x, self.goal.y, 'bx', label='Goal') # 목표점(파란 X)
self.ax.legend() # 범례 표시
plt.show() # 그래프 창 띄우기if __name__ == "__main__":
# 맵 생성
my_map = Map2D()
# 시작점, 목표점
start_pos = (1, 1)
goal_pos = (9, 9)
# RRT-Connect 객체 생성
rrt_connect = RRTConnect(
map_2d=my_map,
start=start_pos,
goal=goal_pos,
step_size=0.3, # 확장 시 한 번에 이동할 거리
max_iter=1500, # 최대 반복 횟수
goal_sample_rate=0.1 # goal을 직접 샘플링할 확률(10%)
)
# 알고리즘 실행
final_path = rrt_connect.build()
print(final_path)
# 결과 시각화
rrt_connect.visualize_path(final_path)
