정지홍 2025. 3. 21. 22:20

/opt/ros/jazzy/share/turtlebot4_navigation/config

1. 시뮬레이터 실행

ros2 launch turtlebot4_gz_bringup turtlebot4_gz.launch.py slam:=false nav2:=false rviz:=false use_sim_time:=true

2. map server를 활성화 해보자. (https://jihong.tistory.com/584 )

ros2 run nav2_map_server map_server --ros-args -p yaml_filename:=$(pwd)/my_map.yaml -p use_sim_time:=true

3. Lifecycle 상태 활성화

ros2 lifecycle set /map_server configure
ros2 lifecycle set /map_server activate

4. AMCL 노드를 활성화한다. ( 로봇 localization 을 위해서 )

해당 노드는 로봇의 위치를 실시간으로 추정하는 노드이다.
- 정확히는, nav2_amcl에 있는 amcl노드를 실행하면서, turtlebot4_navigation패키지의 설정 파일을 로딩하고, 시뮬레이션 시간 사용 설정을 포함해서 위치추정( localization )을 수행하게 만드는 명령이다.
/amcl 노드는 map , scan , odom에게서 정보를 받아서 amcl_pose(로봇이 현재 어디에 있는지 )를 추정한다.
--ros-args는 ros런타임 인자를 넘기겠다는 의미이다.
--params-file 은 yaml파일을 로드하기 위함이다.
- AMCL는 다양한 설정이 필요하다. 그래서 이러한 설정들을 yaml에 담아둔다. ( 파티클 수 , 센서 모델 파라미터 , 초기 위치 추정 방법 , 좌표계 정보 등 )

ros2 run nav2_amcl amcl --ros-args --params-file $(ros2 pkg prefix turtlebot4_navigation)/share/turtlebot4_navigation/config/nav2.yaml -p use_sim_time:=true

4. lifecycle활성화

ros2 lifecycle set /amcl configure
ros2 lifecycle set /amcl activate

6. rviz2실행

ros2 launch nav2_bringup rviz_launch.py use_sim_time:=true

7. initial pose 설정하기

ros2 topic pub -1 /initialpose geometry_msgs/msg/PoseWithCovarianceStamped '
header:
  frame_id: "map"
pose:
  pose:
    position:
      x: 0.0
      y: 0.0
      z: 0.0
    orientation:
      x: 0.0
      y: 0.0
      z: 0.0
      w: 1.0
  covariance: [0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0, 0.0]'

~~5. navigation2의 전체 노드를 실행한다.~~

# ros2 launch nav2_bringup navigation_launch.py map:=my_map.yaml use_sim_time:=true

8. nav2_behavior_server실행

ros2 run nav2_behaviors behavior_server --ros-args \
  --params-file $(ros2 pkg prefix turtlebot4_navigation)/share/turtlebot4_navigation/config/nav2.yaml \
  -p use_sim_time:=true


ros2 lifecycle set /behavior_server configure
ros2 lifecycle set /behavior_server activate

7. controller server 실행

ros2 run nav2_controller controller_server --ros-args --params-file $(ros2 pkg prefix turtlebot4_navigation)/share/turtlebot4_navigation/config/nav2.yaml -p use_sim_time:=true



ros2 lifecycle set /controller_server configure
ros2 lifecycle set /controller_server activate

6. planner server 실행

ros2 run nav2_planner planner_server --ros-args --params-file $(ros2 pkg prefix turtlebot4_navigation)/share/turtlebot4_navigation/config/nav2.yaml -p use_sim_time:=true

ros2 lifecycle set /planner_server configure
ros2 lifecycle set /planner_server activate

15. smoother server실행

ros2 run nav2_smoother smoother_server --ros-args \
--params-file $(ros2 pkg prefix turtlebot4_navigation)/share/turtlebot4_navigation/config/nav2.yaml \
-p use_sim_time:=true

ros2 lifecycle set /smoother_server configure
ros2 lifecycle set /smoother_server activate

8. BT navigator 실행

ros2 run nav2_bt_navigator bt_navigator --ros-args --params-file $(ros2 pkg prefix turtlebot4_navigation)/share/turtlebot4_navigation/config/nav2.yaml -p use_sim_time:=true

ros2 lifecycle set /bt_navigator configure
ros2 lifecycle set /bt_navigator activate

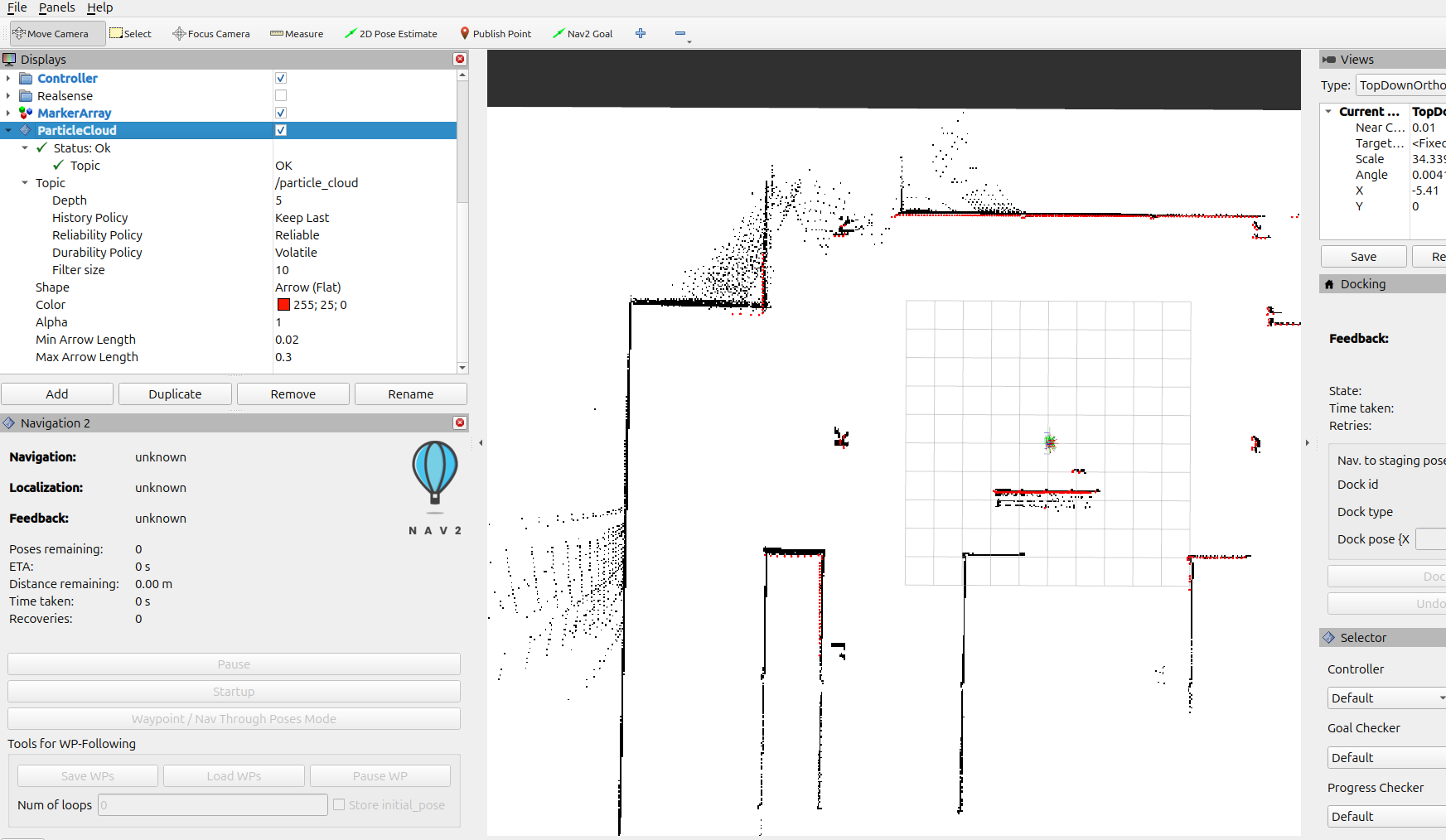

8. rviz2창에서 particlecloud를 추가해주자. (ros2 topic info /particle_cloud --verbose 퍼블러셔 1개 , 구독자 1개 )

add -> nav2_rviz_plugins -> particlecloud

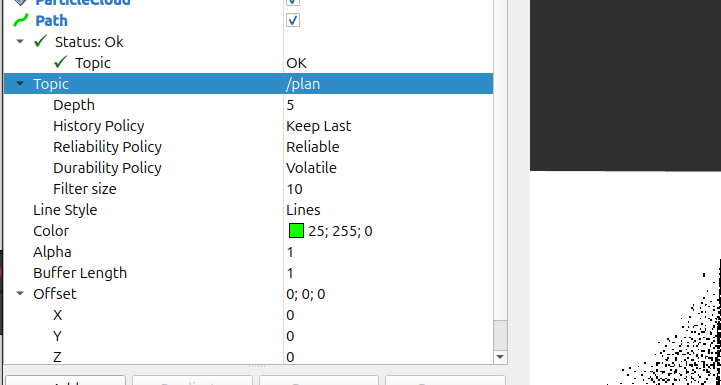

9. 로봇의 경로 정보인 /plan도 추가한다.

8. planner pkg를 만들어주자.

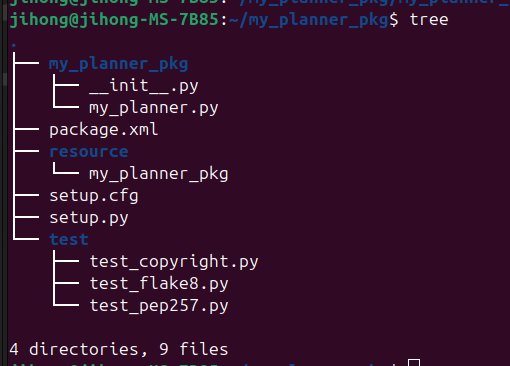

ros2 pkg create my_planner_pkg --build-type ament_python --dependencies rclpy nav_msgs geometry_msgs

9. pkg의 setup.py를 수정 ( entry_point 추가 )

entry_points={
    'console_scripts': [
        'my_planner = my_planner_pkg.my_planner:main',
    ],
},

10. my_planner.py를 작성

import rclpy
from rclpy.node import Node
from geometry_msgs.msg import PoseStamped, PoseWithCovarianceStamped
from nav_msgs.msg import Path
from rclpy.qos import QoSProfile, ReliabilityPolicy, HistoryPolicy, DurabilityPolicy

class SimplePlanner(Node):
    def __init__(self):
        super().__init__('simple_planner')
        self.current_pose = None

        # AMCL의 정확한 QoS 설정에 맞춰서 수정 (중요)
        amcl_qos_profile = QoSProfile(
            reliability=ReliabilityPolicy.RELIABLE,
            durability=DurabilityPolicy.TRANSIENT_LOCAL,
            history=HistoryPolicy.KEEP_LAST,
            depth=10
        )

        # AMCL의 위치(/amcl_pose)를 명확히 수신하는 Subscription
        self.create_subscription(
            PoseWithCovarianceStamped, '/amcl_pose', self.amcl_pose_callback, amcl_qos_profile)

        # Goal 위치를 수신하는 Subscription
        self.create_subscription(
            PoseStamped, '/goal_pose', self.goal_callback, 10)

        # 생성한 경로를 발행하는 Publisher
        self.path_pub = self.create_publisher(Path, '/plan', 10)

        self.get_logger().info('Simple Planner 노드 실행중!')

    def amcl_pose_callback(self, msg):
        # 로봇 위치를 정확히 수신했는지 확인용 메시지 (디버깅)
        self.get_logger().info(
            f"amcl_pose 수신됨: x={msg.pose.pose.position.x}, y={msg.pose.pose.position.y}")

        # 현재 로봇 위치 정보 업데이트
        self.current_pose = msg.pose.pose

    def goal_callback(self, msg):
        if self.current_pose is None:
            self.get_logger().warn('로봇의 현재 위치를 아직 받지 못했습니다.')
            return

        # 목표 위치를 받았음을 알림 (디버깅)
        self.get_logger().info(
            f'Goal received: ({msg.pose.position.x}, {msg.pose.position.y})')

        path_msg = Path()
        path_msg.header.frame_id = 'map'
        path_msg.header.stamp = self.get_clock().now().to_msg()

        # 출발점 추가 (현재 로봇 위치)
        start_pose = PoseStamped()
        start_pose.header.frame_id = 'map'
        start_pose.pose = self.current_pose
        path_msg.poses.append(start_pose)

        # 직선 경로 생성 (현재 로봇 위치에서 목표 위치까지 20단계로 나누어 직선 생성)
        steps = 20
        for i in range(1, steps + 1):
            intermediate_pose = PoseStamped()
            intermediate_pose.header.frame_id = 'map'
            intermediate_pose.pose.position.x = start_pose.pose.position.x + \
                (msg.pose.position.x - start_pose.pose.position.x) * i / steps
            intermediate_pose.pose.position.y = start_pose.pose.position.y + \
                (msg.pose.position.y - start_pose.pose.position.y) * i / steps
            intermediate_pose.pose.orientation.w = 1.0
            path_msg.poses.append(intermediate_pose)

        # 최종 경로 발행
        self.path_pub.publish(path_msg)
        self.get_logger().info('Path published!')

def main():
    rclpy.init()
    node = SimplePlanner()
    rclpy.spin(node)
    node.destroy_node()
    rclpy.shutdown()

if __name__ == '__main__':
    main()

11. build후에 source하기.

colcon build --symlink-install
source install/setup.bash

12. 패키지 실행

ros2 run my_planner_pkg my_planner

13. goal pose 지정

ros2 topic pub -1 /goal_pose geometry_msgs/msg/PoseStamped '
header:
  frame_id: "map"
pose:
  position:
    x: 10.0
    y: 10.0
    z: 0.0
  orientation:
    x: 0.0
    y: 0.0
    z: 0.0
    w: 1.0'

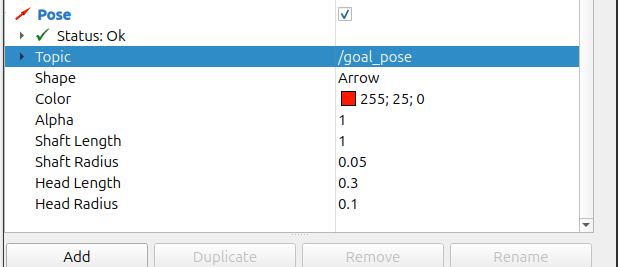

14. /goal_pose추가

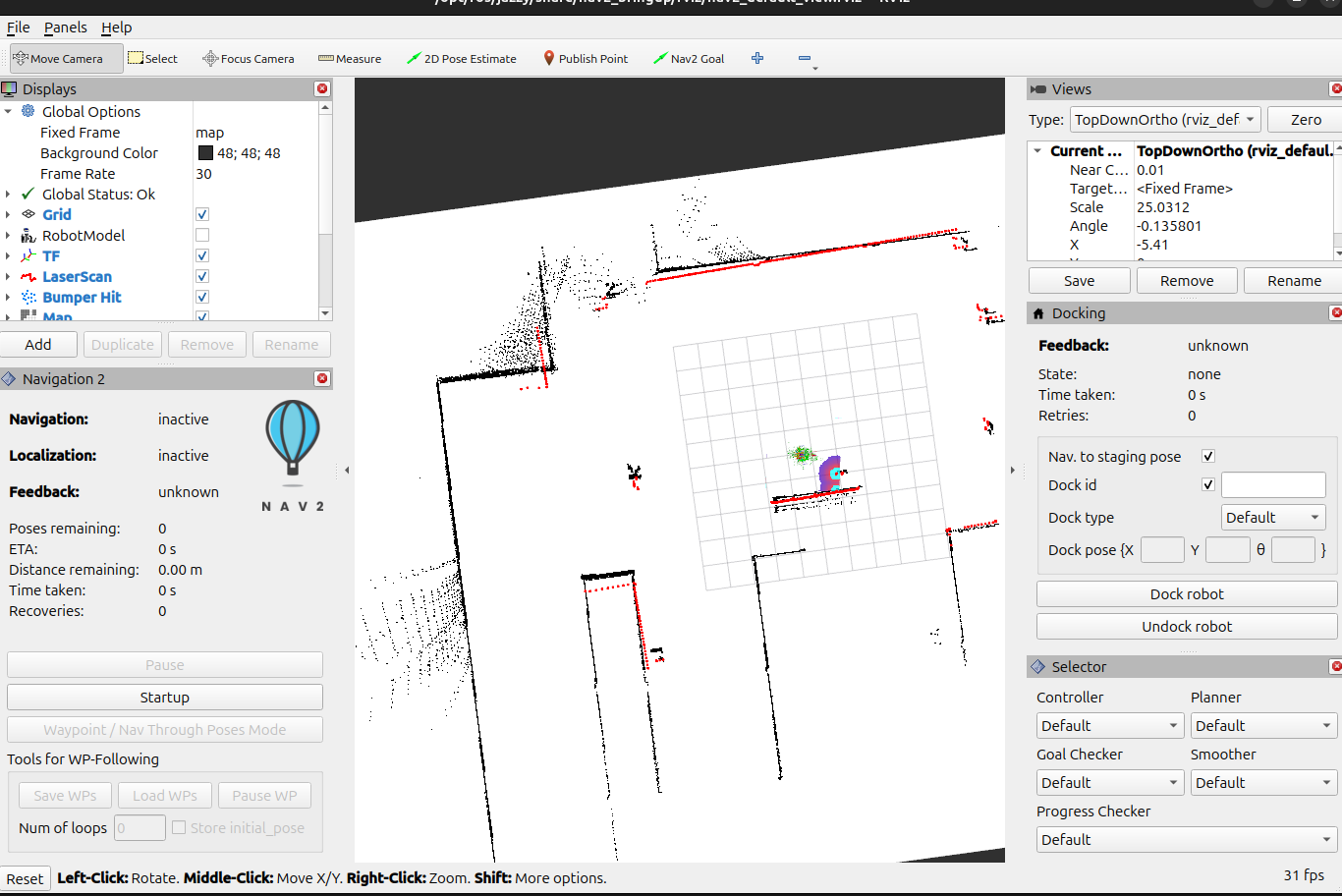

16. rviz2창을 확인해보자....

위에 까지 하면 크게 3가지 오류가 발생할것이다.

1. gazebo 터틀봇 실행하는 런치파일 터미널

이는 diffdrive controller시간 경고이다.
이는 gazebo와 ros2가 동기화 하는 과정에서 시간이 미세하게라도 불일치시 이러한 경고가 나온다.

[gazebo-1] [WARN] [1743122497.957453181] [diffdrive_controller]: Ignoring the received message (timestamp 593.1270000000) because it is older than the current time by 0.5010000000 seconds, which exceeds the allowed timeout (0.5000)

2. AMCL노드의 QoS ( quality of service )경고

[WARN] [amcl]: New subscription discovered on topic '/particle_cloud', requesting incompatible QoS.

3. BT navigator 활성화 에러

[INFO] [bt_navigator]: Action server is inactive. Rejecting the goal.

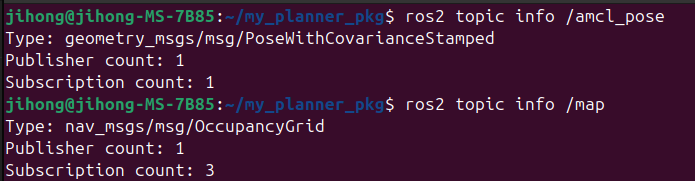

13. 우선 이렇게 뜨는지 확인하기

14. 아래 실행했던거 종료후 다시 키기
ros2 run nav2_map_server map_server --ros-args -p yaml_filename:=$(pwd)/my_map.yaml -p use_sim_time:=true

# 위에꺼 종료시키고 다시 실행

ros2 run nav2_amcl amcl --ros-args --params-file $(ros2 pkg prefix turtlebot4_navigation)/share/turtlebot4_navigation/config/nav2.yaml -p use_sim_time:=true


ros2 lifecycle set /amcl configure
ros2 lifecycle set /amcl activate

15. 확인
